Filterkoffiezetapparaat PCBA

Als professionele PCBA-fabrikant en leverancier uit China biedt SUNSAM oplossingen op maat, gratis monsters en concurrerende groothandelsprijzen, zodat kwaliteitsproducten direct beschikbaar zijn.

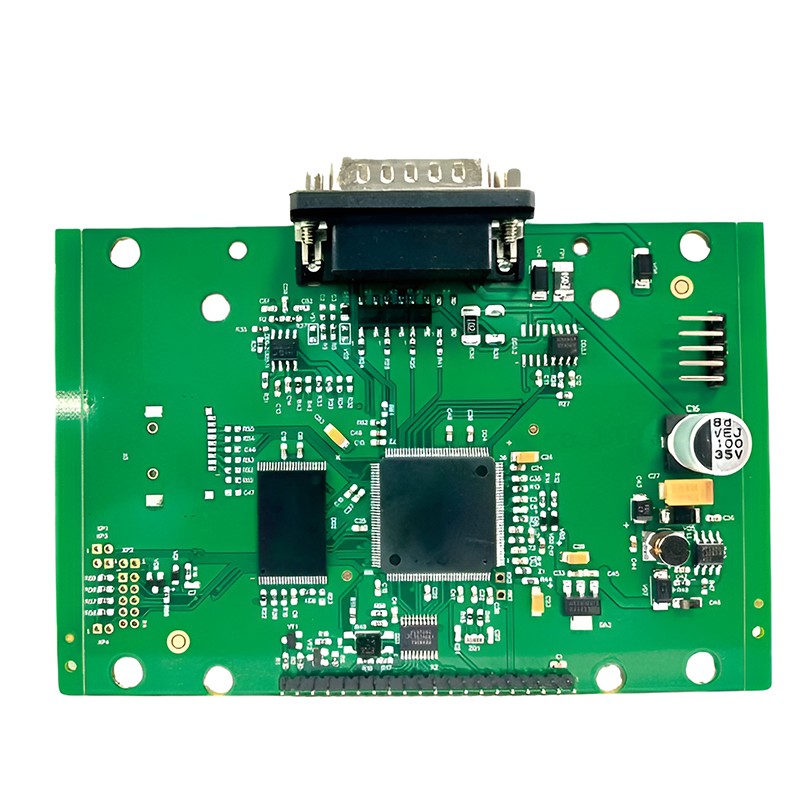

Dit hoogwaardige druppelkoffiezetapparaat PCBA is de hoofdbesturingskaart voor het automatische filterkoffiezetapparaat. Coördineert de waterverwarmingscyclus, het starten van het brouwen en de warmhoudfuncties. SUNSAM heeft dit bord ontworpen om zich aan te passen aan verschillende machinemodellen en verschillende tankinhouden.

Hardware-ontwerparchitectuur

Bij het ontwerpen van onze PCBA benadrukt SUNSAM een strakke lay-out om geluids- en thermisch beheer te verminderen. Voor het hoogwaardige druppelkoffiezetapparaat PCBA gebruiken we een 2-laags FR-4-plaat met een speciaal aardvlak. De plaatsing van een component gebeurt zodanig dat deze de belastbare delen scheidt van de signalen. Hierdoor kan het apparaat stabieler werken.

Temperatuurbeheer en cycluscontrole

Een van de belangrijkste functies van dit druppelkoffiezetapparaat PCBA is het handhaven van een constante warmte. Het blijft de temperatuur controleren met behulp van een thermistor en past het verwarmingselement aan. Het regelt ook getimede zetcycli en automatische uitschakeling, die beide gebruikelijk zijn bij een druppelkoffiezetapparaat.

Gebruikersinterface en programmeerbaarheid

PCBA ondersteunt standaard gebruikersinterfaces zoals knoppenblokken en stuurprogramma's voor digitale beeldschermen. Hiermee kunt u automatisch de sterkte van het brouwsel instellen en wanneer het brouwen begint. Dankzij deze flexibiliteit van de Drip Coffee Maker PCBA kunnen fabrikanten één bordontwerp gebruiken voor verschillende functies.

Overwegingen inzake elektrische veiligheid en naleving

Het ontwerp van SUNSAM heeft standaardafstanden en componentclassificaties voor de veiligheid van apparaten. PCBA-indeling heeft de vereiste isolatieafstand en zekeringen. Deze ontwerpkeuzes worden gedaan om fabrikanten te helpen voldoen aan de regels over veilig omgaan met elektriciteit voor thuismachines.

Technische parameters

- Bedrijfsspanning: 120 V AC/220-240 V AC-versie beschikbaar
- Max. Belastingsstroom: 10A (weerstandsverwarming)
- Microcontroller: 8-bit MCU met ingebouwde timers
- Temperatuurregelbereik: 92°C ±3°C (zetfase)
- Bordafmetingen: 120 mm x 80 mm
- Connectortypen: standaard JST, klemmenblok

Integratie en productieondersteuning

Dit filterkoffiezetapparaat PCBA is bedoeld om eenvoudig te integreren in de eindproductassemblage. SUNSAM levert uitgebreide ontwerpbestanden zoals Gerber- en montagetekeningen voor inkoop en productie. De lay-out van het bord is zo ontworpen dat het gemakkelijk is om de kabelboom aan te sluiten wanneer het filterkoffiezetapparaat wordt gemaakt.
