PCBA Model:
XX-CT-YT12350-GL-DWJ-5KF-YT1.0Control Board Type:
6 kW geïsoleerde geïntegreerde besturingskaartOperating Voltage Range:
AC 150–280 V, 50 Hz (versie met schakelende voeding)Rated Voltage:
Wisselstroom 220 VMaximum Load Power:
6.000 WHeating Control Outputs:
3 VerwarmingsuitgangenPower Levels:
7 niveausPower at Each Level:
1.400 / 2.200 / 2.400 / 3.600 / 3.800 / 4.600 / 6.000 WTemperature Setting Range:
30–55°CActivation Flow Rate:
1,5 l/minShut-Off Flow Rate:
1,3 l/minTemperature Sensor:
50 kΩ NTC，25°C / 50 kΩ NTC bij 25°CTouch Panel Compatibility:
Ondersteunt 4 mm glazen of 2 mm kunststof panelenAI Smart Control:
Selecteert automatisch het vermogensniveau op basis van de inlaatwatertemperatuurPreset Temperature Modes:
Kindermodus 38°C, Volwassenemodus 42°C, Seniorenmodus 45°CDisplay Information:
Uitlaattemperatuur, ingestelde temperatuur, bedrijfstijd, verwarmingsstatus, bedrijfsmodus en foutcodesParameter Memory:
Automatische kalibratie en geheugen van parameters voor constante temperatuurNo-Flow Standby:
Gaat ongeveer 2 seconden nadat de waterstroom stopt in stand-by en wordt wakker door toetsbediening of waterstroomOperating Temperature:
−15°C tot 65°COperating Humidity:
10%–95% RV

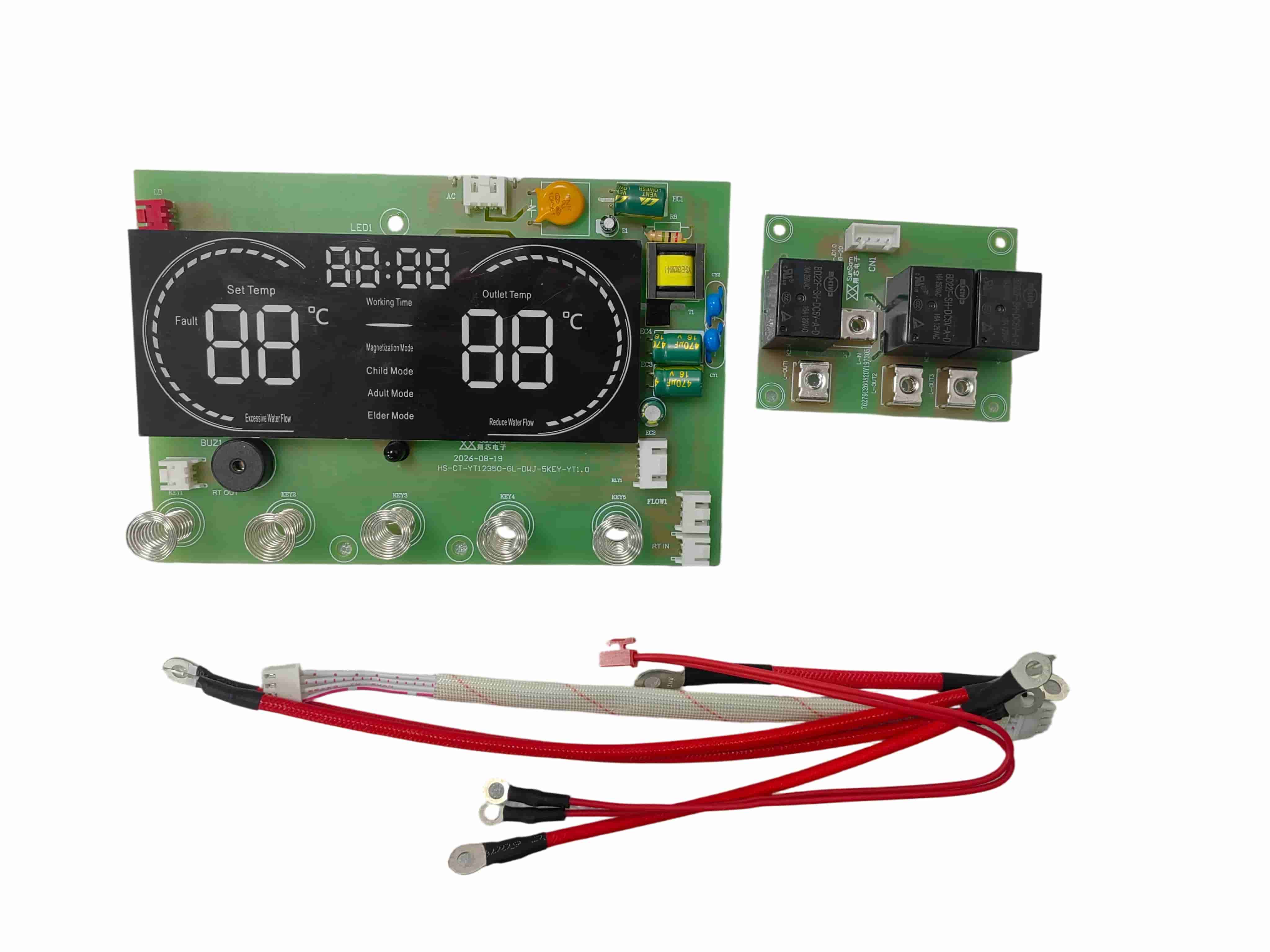

De CT12350 Instant elektrische waterverwarmer PCBA is een geïntegreerde besturingsoplossing ontwikkeld voor instant waterverwarmingssystemen van 220 V, 6 kW. Het combineert gefaseerde verwarmingsregeling, waterstroomdetectie, temperatuurregeling, LED-displaybediening en meerdere foutbeveiligingsfuncties op één PCBA.
De CT12350 is ontworpen voor huishoudelijke doorstroomverwarmers en op maat gemaakte warmwatertoestellen en ondersteunt hardware-, firmware-, display- en interface-aanpassing voor verschillende OEM- en ODM-projecten.
De geteste versie met schakelende voeding werkt op AC 150–280 V bij 50 Hz. Bij de nominale spanning van AC 220 V ondersteunt de PCBA een maximale verwarmingsbelasting van 6.000 W en regelt hij drie verwarmingsvermogensgroepen.
Er zijn zeven vermogensniveaus beschikbaar voor een flexibelere temperatuurregeling:
- Niveau 1: 1.400 W
- Niveau 2: 2.200 W
- Niveau 3: 2.400 W
- Niveau 4: 3.600 W
- Niveau 5: 3.800 W
- Niveau 6: 4.600 W
- Niveau 7: 6.000 W
Dankzij het verwarmingsontwerp met meerdere niveaus kan de controller een geschikt vermogen selecteren op basis van de bedrijfsmodus, watertemperatuur en verwarmingsvraag.
De besturingskaart van de CT12350 waterverwarmer biedt een instelbaar temperatuurbereik van 30–55°C. Voor temperatuurdetectie en regelfeedback wordt een 50 kΩ NTC-temperatuursensor gebruikt.
In de AI-modus selecteert de PCBA automatisch een geschikt vermogensniveau en een doeltemperatuur op basis van de inlaatwatertemperatuur. De geprogrammeerde AI-temperatuurinstellingen variëren van 39°C tot 45°C onder de inlaattemperatuuromstandigheden zoals vastgelegd in het testrapport.
Voor een comfortabele bediening zijn er bovendien drie temperatuurmodi beschikbaar:
- Kindermodus: 38°C
- Volwassenemodus: 42°C
- Seniorenmodus: 45°C
De controller ondersteunt automatische kalibratie en geheugen van parameters voor constante temperatuur. Gebaseerd op de geregistreerde monstertests bij een inlaattemperatuur van 25°C en stroomsnelheden van 1,5 l/min en 3 l/min, bleef de gemeten uitlaattemperatuur binnen ongeveer ±2°C bij de geteste instelpunten.
De PCBA start het verwarmingsregelproces wanneer de gedetecteerde waterstroom ongeveer 1,5 l/min bereikt. Het verwarmen stopt wanneer de stroom afneemt tot ongeveer 1,3 l/min.
Wanneer er geen waterstroom wordt gedetecteerd, gaat de controller na ongeveer twee seconden in stand-by. Het display kan opnieuw worden geactiveerd door op een toets te drukken of door de waterstroom te herstellen. Deze regellogica helpt de verwarmingswerking te coördineren met de werkelijke watervraag.
De CT12350 Instant elektrische waterverwarmer PCBA biedt vijf hoofdbedieningstoetsen:
- Stroom
- Temperatuur- of vermogensverhoging
- Temperatuur- of vermogensdaling
- AI
- Modusselectie

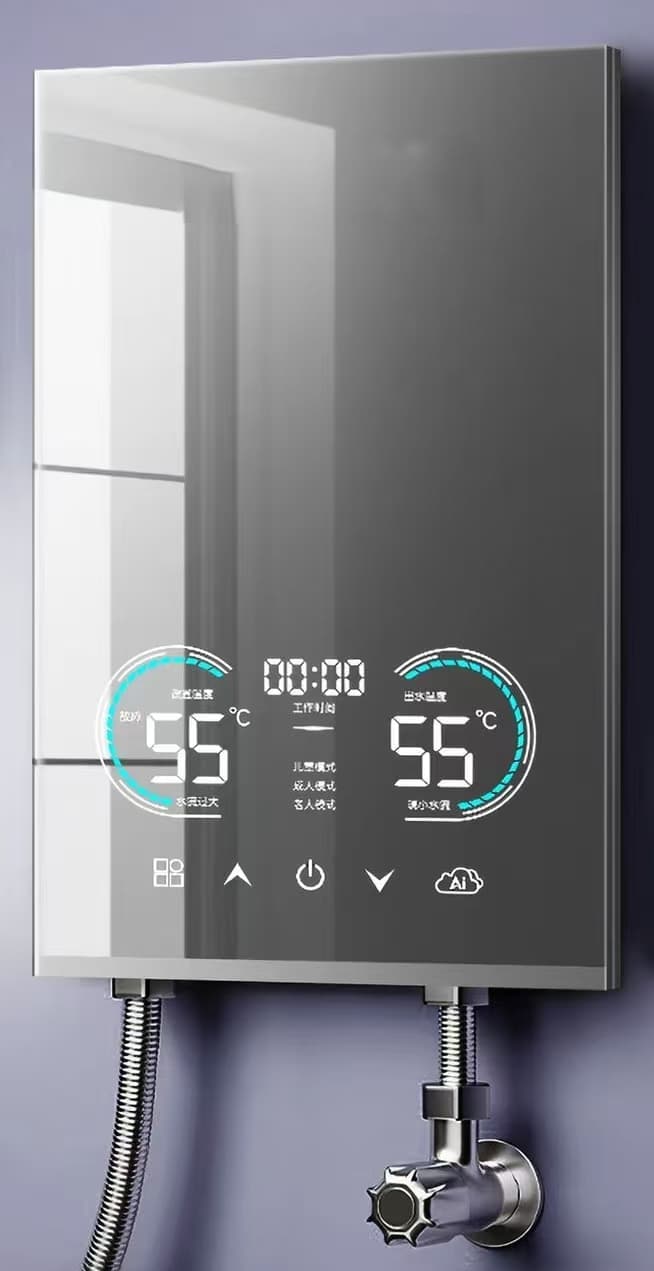

De aanraakbedieningsinterface kan werken via een op het oppervlak gemonteerd glaspaneel van 4 mm of een kunststof paneel van 2 mm, waardoor de fabrikant van het apparaat verschillende frontpaneelontwerpen kan ontwikkelen.
Het LED-display kan het volgende weergeven:
- Uitlaatwatertemperatuur
- Stel de temperatuur in
- Bedrijfstijd
- Verwarmingsstatus
- Inschakelstatus
- Geselecteerde bedrijfsmodus
- Foutcodes
De displaypictogrammen en interface-indeling kunnen worden aangepast aan het uiterlijk van het product en de eisen van de klant.
De CT12350 bevat verschillende besturings- en foutdiagnosefuncties voor toepassingen met directe elektrische waterverwarmers.
Wanneer de uitblaastemperatuur 63°C bereikt, verlaagt de controller het verwarmingsvermogen automatisch met één vermogensniveau. Als de temperatuur 65°C bereikt of overschrijdt, wordt het E4-overtemperatuuralarm geactiveerd en stopt de verwarming. De normale werking kan worden hervat nadat de temperatuur onder 55°C is gedaald.
De controller ondersteunt ook:
- E1 lekfoutalarm en uitschakeling van de verwarming
- E2 uitlaattemperatuursensor open circuit of kortsluitbeveiliging
- Automatisch herstel nadat de fout in de temperatuursensor is verholpen
- Foutcodeweergave voor eenvoudiger inspectie en onderhoud
De uiteindelijke beschermingsprestaties zijn afhankelijk van het volledige ontwerp van het apparaat, sensoren, bedrading, verwarmingssysteem en andere veiligheidscomponenten.
| Parameter | Specificatie |
|---|---|
| Productmodel | CT12350 |
| Producttype | Instant elektrische waterverwarmer PCBA |
| Ontwerp van de besturingskaart | Geïsoleerde geïntegreerde besturingskaart |
| Bedrijfsspanning | Wisselstroom 150–280 V, 50 Hz |
| Nominale spanning | AC 220V |
| Maximale verwarmingsbelasting | 6.000 W |
| Uitgangen verwarmingsregeling | 3 groepen |
| Vermogensniveaus | 7 niveaus |
| Temperatuurinstelbereik | 30–55°C |
| Activeringsstroomsnelheid | 1,5 l/min |
| Afsluitdebiet | 1,3 l/min |
| Temperatuursensor | 50 kΩ NTC bij 25°C |
| Vooraf ingestelde modi | Kind 38°C, Volwassene 42°C, Senior 45°C |
| Compatibiliteit met aanraakscherm | 4 mm glas of 2 mm kunststof paneel |
| Bedrijfstemperatuur | −15°C tot 65°C |
| Bedrijfsvochtigheid | 10%–95% RV |
Tijdens de monsterverificatie werkte de versie met schakelende voeding acht uur lang continu op AC 280 V zonder abnormale prestaties. Het systeem werkte ook acht uur onder een testomgeving van 65°C en 90% relatieve vochtigheid.
Deze resultaten hebben betrekking op het geteste monster en gespecificeerde testomstandigheden. De definitieve elektrische, milieu- en veiligheidsspecificaties moeten opnieuw worden geverifieerd nadat de PCBA is geïntegreerd in de complete waterverwarmer van de klant.
De CT12350 kan worden gebruikt als referentiebesturingsplatform voor op maat gemaakte projecten voor instant elektrische waterverwarmers. Beschikbare engineering- en productiediensten omvatten:
- PCBA-hardwareontwerp
- Ingebouwde firmware-ontwikkeling
- Aanpassing van de verwarmingsbesturingslogica
- Aanpassing van het display en de aanraakinterface
- Connector- en kabelboomaanpassing
- Matching van temperatuur- en flowsensoren
- Componenteninkoop
- SMT- en DIP-montage
- Functioneel testen
- Prototype- en serieproductie
Voor projectevaluatie kunnen klanten de vereiste bedrijfsspanning, verwarmingsvermogen, productafmetingen, displayontwerp, sensorspecificaties, bedradingsschema en beoogde veiligheidsnormen opgeven.
Het CT12350 bedieningsplatform is geschikt voor:
- Huishoudelijke instant elektrische boilers
- Instant elektrische doucheboilers
- Compacte wandboilers
- Badkamer- en keukenwarmwaterapparatuur
- Aangepaste OEM- en ODM-waterverwarmingssystemen
Als u een doorstroomverwarmer van 220 V ontwikkelt en een aanpasbare 6 kW-besturings-PCBA nodig heeft, neem dan contact op met SunSam met uw productspecificaties, tekeningen of bestaande monsters. Ons engineeringteam kan de controlevereisten evalueren en een geschikt PCBA-ontwikkelings- en productievoorstel voorbereiden.
